電工儀表常見技術問題
發布時間：2019-11-8 查看：9098
一、選型
1．常規產品選型
問：電工表如何選型？
答：常規電工表，主要有以下幾方面的選型注意事項：
a. 外形、安裝尺寸及固定方式：
常見的盤裝表尺寸有24*48（開孔22.5*46.5）、36*72（開孔33*68）、48*48（開孔45*45）、48*96（開孔45*92）、72*72（開孔68*68）、96*96（開孔92*92）；
固定方式有盤面開孔固定和導軌安裝固定。
b. 儀表工作的供電電源；
常見的儀表供電電源有開關電源AC/DC100-240V，變壓器電源AC220V，可訂做成DC 24V，DC48V，DC 12V，DC 10-30V等。
c. 交直流類型及量程范圍、精度；
電信號分交流和直流，還分電壓和電流。交流電壓用AV表示，直流電壓用DV表示，交流電流用AA表示，直流電流用DA表示。交直流通用電壓用V表示，交直流通用電流用A表示。
儀表測量量程范圍一般根據儀表顯示位數確定，3位半儀表最大顯示范圍1999，所以一般量程寫為1.999V/199.9V等，當然還有300/400/600等這些量程，顯示位數、分辨率、精度等都與全顯示量程要低；4位半儀表最大顯示范圍19999，所以一般量程寫為19.999V/199.99V等。
3位半儀表精度一般全數字顯示做到0.5級，少了半位一般做到1級精度；4位半全顯示做到0.1級，半位顯示一般做0.2級。
d. 報警輸出；
報警輸出一般為繼電器報警輸出，選型時主要需區別一路報警，兩路報警還是多路報警；
e. 變送輸出；
變送輸出一般將儀表作為模擬信號轉數字變送器使用，變送輸出常見的有電流4-20mA,電壓0-10V，電壓0-5V（1-5V）等。
f. 通信；
儀表支持RS485通信接口，Modbus-RTU通信協議。
g. 其它
特殊產品，可咨詢技術人員。
2．特殊要求選型
問：選型手冊上可選的功能沒有需要的功能，如何選型？
答：沒有在選型手冊上的可選功能，將視為特殊需求，需與我公司聯系溝通，特殊訂做。將會在型號后面加上特殊訂制后綴，以示區分。一般常見的特殊需求有電源部分、輸入輸出部分和功能使用部分。
二、安裝
問：儀表如何安裝？
答：根據儀表外形可分為盤面開孔安裝和導軌安裝。盤面開孔安裝需根據儀表的外觀尺寸給定的數據開孔，如外形尺寸為72*72的儀表，開孔尺寸為68*68，需要在盤面開出68*68mm的方形孔，將儀表嵌入孔中，然后找到儀表包裝附件進行固定。導軌安裝支持標準的35mmDIN導軌。安裝時只需將產品底座卡入導軌中即可固定。
三、接線
問：電工表如何接線？

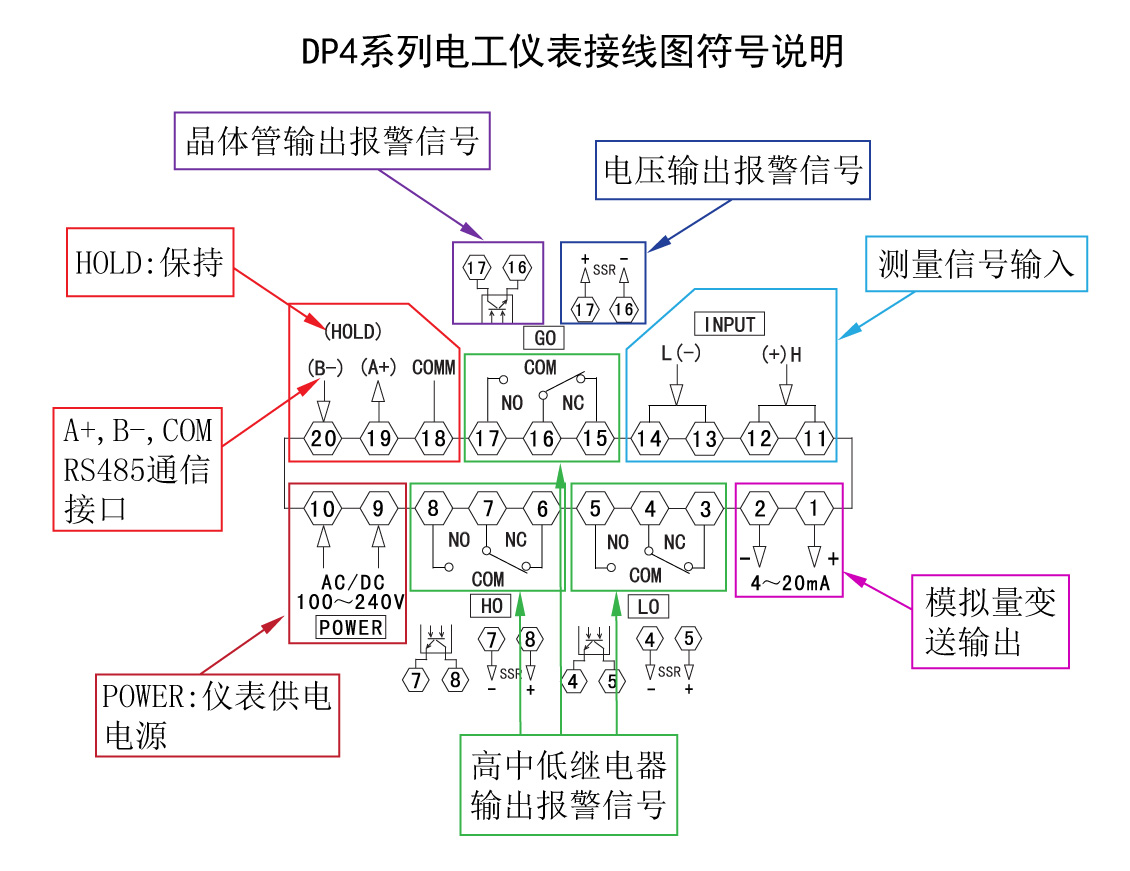

答：下面通過圖片示例介紹儀表各接線符號的含義。
1．信號輸入（INPUT）
此輸入端分別為直流、交流、電壓、電流等信號測量輸入端子，直流信號需區分正負輸入，交流信號不分正負。
2．報警輸出：報警輸出一般為繼電器報警輸出，分COM公共端，NO常開，NC常閉。晶體管輸出或SSR電壓輸出需訂做。
3．變送輸出
當需要將儀表顯示值做為變送器對外傳送時，需要用到變送輸出功能。常用的變送輸出為電流4-20mA輸出，也有0-10V輸出等。
4．通信接口
儀表只支持RS485通信接口，A+為發送端，B-為接收端，COM為公共接地端。
5．HOLD保持端：此功能與通信功能端子二選一，當無通信時此功能啟用，用于保持當前值、保持最大最小值等。
四、菜單參數調試
1．問：如何進入菜單，如何調整設置參數？
答：我公司電工表各系列操作方法基本相同，不同系列略有差異。以DL8A為例，長按“SET”鍵3秒可進入菜單；短按“SET”鍵可切換菜單；短按“＜”左移鍵可閃動菜單，短按“∨”“∧”加減鍵可修改菜單；再短按“SET”鍵確認保存參數。
五、功能使用
1．問：測量值顯示不對，如何處理？
答:主要有以下幾種原因：(1)PS值顯示修正參數設置不正確。(2)信號接線錯誤或信號線太長；(3)信號輸入通道菜單設置不正確（DL8A或DL8才有此可能）。(4)電流互感器或電流分流器輸入時需檢查互感器或分流器的精度，由其是信號較小時的變換信號衰減問題。(5)分流器輸入時未接線導致儀表信號端懸空；(6)存在較強的電磁干擾或諧波干擾。
2．問：顯示不歸零如何處理？
答：主要有以下幾種原因：(1)PS值顯示修正參數設置不正確；(2)存在較強的電磁干擾或諧波干擾；(3)導線太長未加屏蔽引入干擾信號；(4)環境溫度過高及濕度過大；(5)三位半儀表芯片由于硬件原理限制，有時會出現有1-2個字的跳動或出現001等現象，此為正常現象，如果不能接受，須更換DL8系列可進行軟件清零功能的產品。
3．問：測量值無規律跳變是何原因？
答：主要有以下幾種原因：(1)接線處松動；（2）導線短路或開路；(3)儀表受到震動、噪聲、磁場等干擾產生此故障。解決辦法：使信號輸入端遠離動力線或感性負載，不要與動力線平行架設，應適當接地、屏蔽等。(4)確認無干擾源，則儀表輸入端損壞。
4．問：怎么使用報警功能？
答：報警功能主要有絕對值報警，偏差報警，區間報警等。共有“AL”、“AD”、“HY”3個報警功能菜單進行具體的設置，具體方法如下：
（1）絕對值報警：分絕對值上限和下限兩種，首先將報警方式“AD”設置為絕對值上限或下限；其次將報警值“AL”設置為需要報警的合適值；最后將報警回差“HY”設置為合適的值或使用出廠值。舉例：超過150啟動報警，下降到148度報警解除。設置方法：AL設置為150，HY設置為2，AD設為1。
（2）偏差報警：分為偏差外報警和偏差內報警，AL作為報警值，HY作為偏差值，當測量值在AL的上偏差或下偏差之外或之內時，啟動報警。舉例：在150的上下5之內啟動報警，參數設置為：AL=150，HY=5，AD=4。例2：低于40，超過50都要啟動報警，可以理解為在40到50范圍之外都要報警，參數設置為AL=45，HY=5，AD=3。
5．怎么使用變送輸出功能？
答：使用溫控表的變送功能，需要調整兩個方面的參數，第一個是將輸出方式改為變送輸出，第二個是將變送范圍上下限進行設置，BRL對應設置下限范圍，BRH對應設置上限范圍。如變送輸出4-20mA對應顯示0-400度，BRL=0，BRH=400。
六、通信使用：詳見通信問題答疑（鏈接）。
七、常見故障
1．儀表顯示“HHHH”或“LLLL”：
原因：1.輸入信號超上限或超下限；2.存在強干擾情況。
2．儀表顯示亂碼（不能識別的符號）或顯示菜單符號：
原因：1.顯示筆段缺畫；2.按鍵被按下或按鍵失靈；3.人為誤操作；4.強電磁干擾引起儀表無法正常工作。
八、其它問題
1．通電無顯示或通電顯示閃爍
原因：1.無電源供電或供電功率不足；2.接線錯誤或接線端子接觸不良；3.電源諧波太大導致電源失真嚴重；4.儀表輸出輔助電源被負載短路；5.儀表?yè)p壞。
